WBB형 브레이크는 코일에 전류가 흐르지 않을 때 제동작용이 되는 무여자 작동형 브레이크입니다. 정전 시 및 전기회로의 고장 시에도 제동작용이 되는 안전용 브레이크로 승강기, 크레인, 기중기 등의 하역기계, 기타 산업기계 등에 잘 사용되며, 제동 토르크 조정도 가능하게 되어 있습니다.

SEC · 01 외형 및 구조도

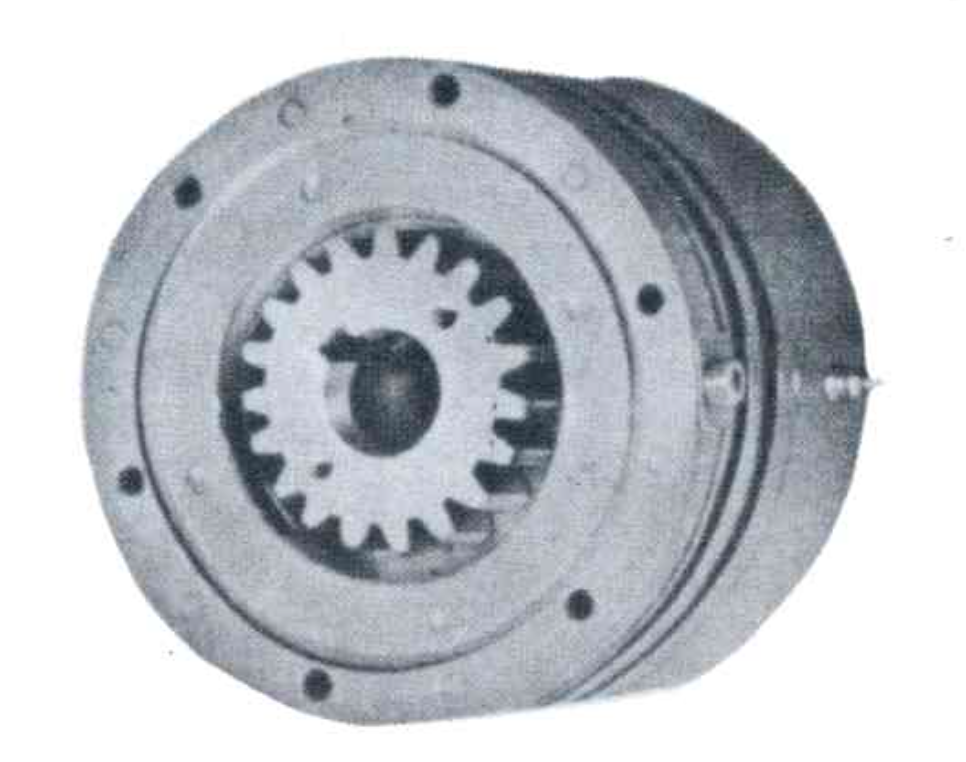

FIG. 01 — 외형 WBB 브레이크 외형

WBB SERIES

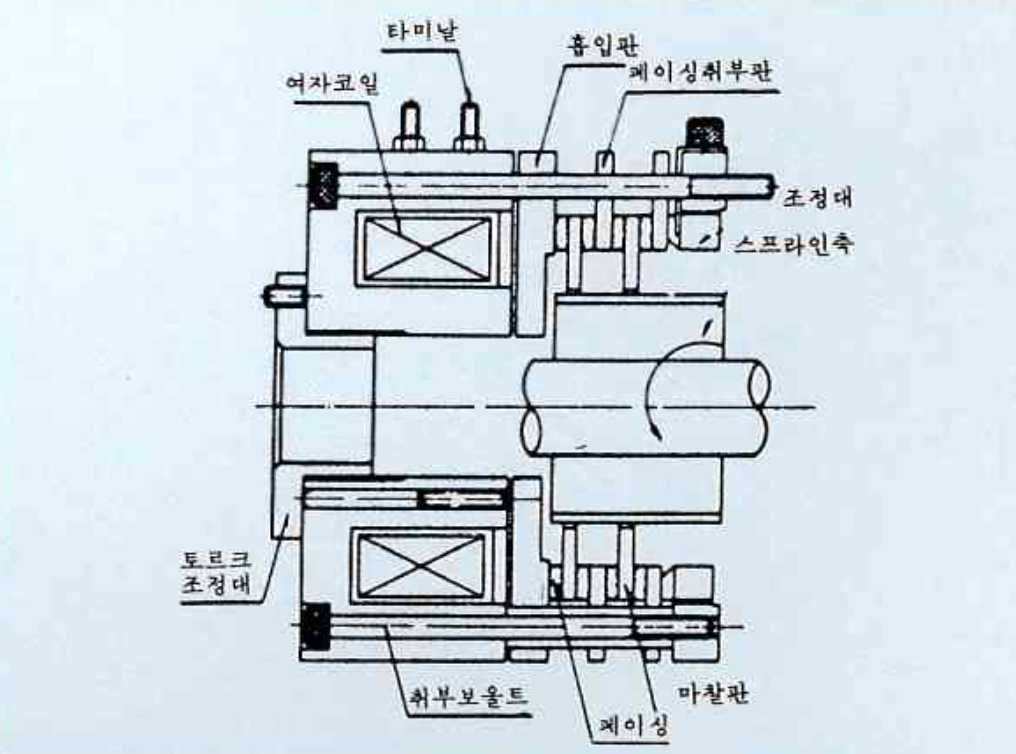

FIG. 02 — 구조 WBB 브레이크 구조도

STRUCTURE

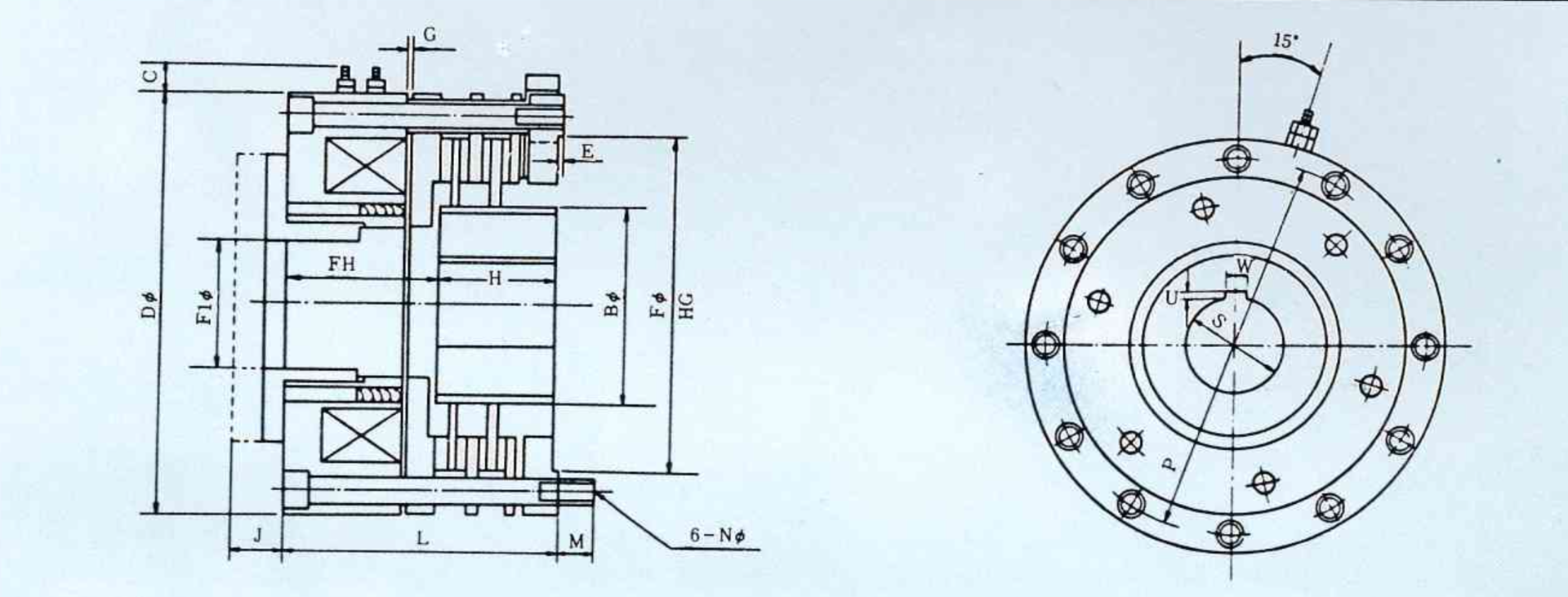

FIG. 03 — 단면 WBB 브레이크 단면도

SECTION VIEW

SEC · 02 치수표

DIMENSIONS · 9 MODELS · 17 PARAMETERS (mm)

형 별	B	C	D	E	F	FI	FH	G	H	J	L	M	N	P	S	U	W
WBB-0.45	-	20	102	3	78	20	54.5	0.5	22	10-18	79	10	5	90	14	2.5	5
WBB-0.9	-	20	102	3	78	20	54.5	0.5	33	11	91.5	10	5	90	18	2.5	5
WBB-1.8	51	20	115	3	90	26	56.5	0.5	31	11	90.5	10	5	100	22	3.5	7
WBB-3.6	60	20	140	3	115	34	74.5	0.5	33	12-20	110.5	12	6	125	28	3.5	7
WBB-8	75	20	165	3	135	44	73.5	0.5	34	12-20	110.5	12	8	147	32	4	10
WBB-15	80	20	190	3	160	48	73.5	0.5	39	12-20	115.5	14	8	172	32	4	10
WBB-30	90	20	220	3	180	56	76.7	0.7	51	12-21	130.7	18	10	197	35	4	10
WBB-60	97	20	250	3	205	60	92.7	0.7	54	12-21	150.7	18	12	225	40	4	10
WBB-100	110	20	290	3	245	70	110.7	0.8	60	12-25	165.8	18	12	262	50	4	12

SEC · 03 특성 및 사양

SPECIFICATIONS · 9 MODELS

특성 / 형별	WBB-0.45	WBB-0.9	WBB-1.8	WBB-3.6	WBB-8	WBB-15	WBB-30	WBB-60	WBB-100
정마찰 토르크(kg-m)	1.45	0.9	1.8	3.6	8.0	15.0	30.0	60.0	100.0
정격 전압(D.C)	90	90	90	90	90	90	90	90	90
소비전력 W(20℃)	11.5	11.5	16.87	25.92	32.2	44.37	59.0	60.0	75.8
권선저항 Ω(20℃)	703.7	703.7	480	312.5	251.3	182.5	137	134.6	106.8
정격전류 mA(20℃)	127.7	127.7	187.4	288	357.7	493	655.5	666.6	842.6
회전부 GD²×10² kgm²	0.669	1.175	2.068	5.812	13.432	22.084	49.326	76.36	123.86
마찰면 허용마모체적 cm³	6.3	12.6	15.0	33.5	59.3	73.5	118.5	144.2	250.5
허용최대안전속도 R.P.M	1800	1800	1800	1800	1800	1800	1800	1800	1800
양화기 사용예(4극)	¼ HP	½ HP	1 HP	2 HP	3, 5 HP	7.5, 10 HP	15, 20 HP	25, 30 HP	40, 50 HP
