웰베어링

웰베어링(Wall Bearing)은 회전하는 부품 간의 마찰을 줄이고 부드럽게 움직일 수 있도록 하는 정밀 베어링 구조입니다. GC200 주철 하우징과 500SP 오일리스 부시로 구성되어 산업기계 회전부의 핵심 부품으로 사용됩니다.

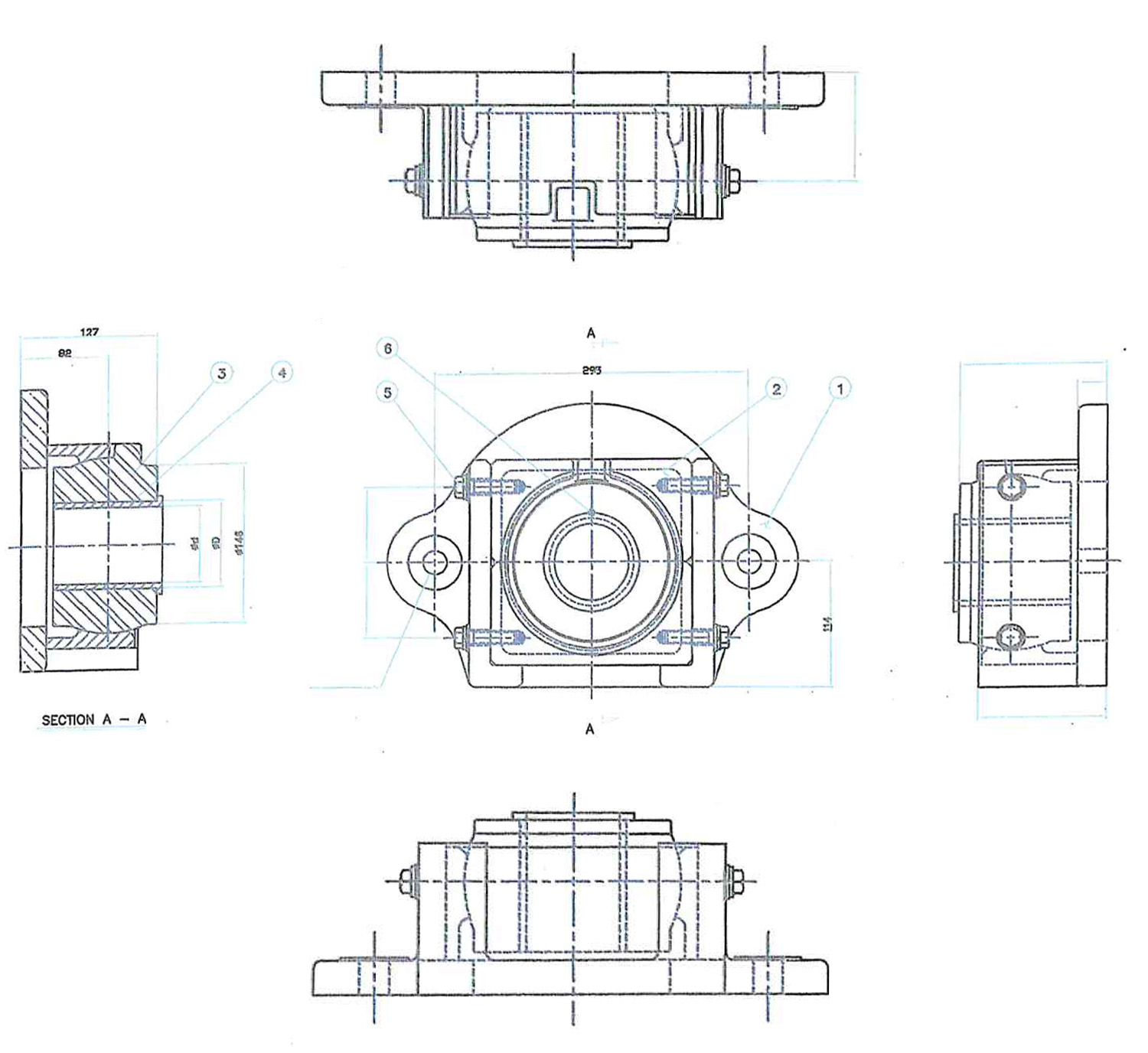

SEC · 01 도면 1 — WALL BEARING ASS'Y

FIG. 01 — BF-98001 / SCALE 1:2 WONIL-TECH / BF-98001

TABLE 01 — 구성 부품

NO.	DESCRIPTION	MATERIAL	Q'TY	SIZE
1	WALL HOUSING	GC200	1	-
2	BLOCK	GC200	2	-
3	BALL HUB	GC200	1	-
4	OILLESS BUSH	500SP	1	-
5	HEX BOLT, SW, PW	STS304	4	M12 × 50L
6	SET SCREW	STS304	1	M4 × 10L

TABLE 02 — 축경별 사양

축 경 D	베어링 내경 (A)	베어링 외경 (B)
⌀ 60	⌀ 60	⌀ 75
⌀ 70	⌀ 70	⌀ 85
⌀ 80	⌀ 80	⌀ 95
⌀ 90	⌀ 90	⌀ 105
⌀ 100	⌀ 100	⌀ 115

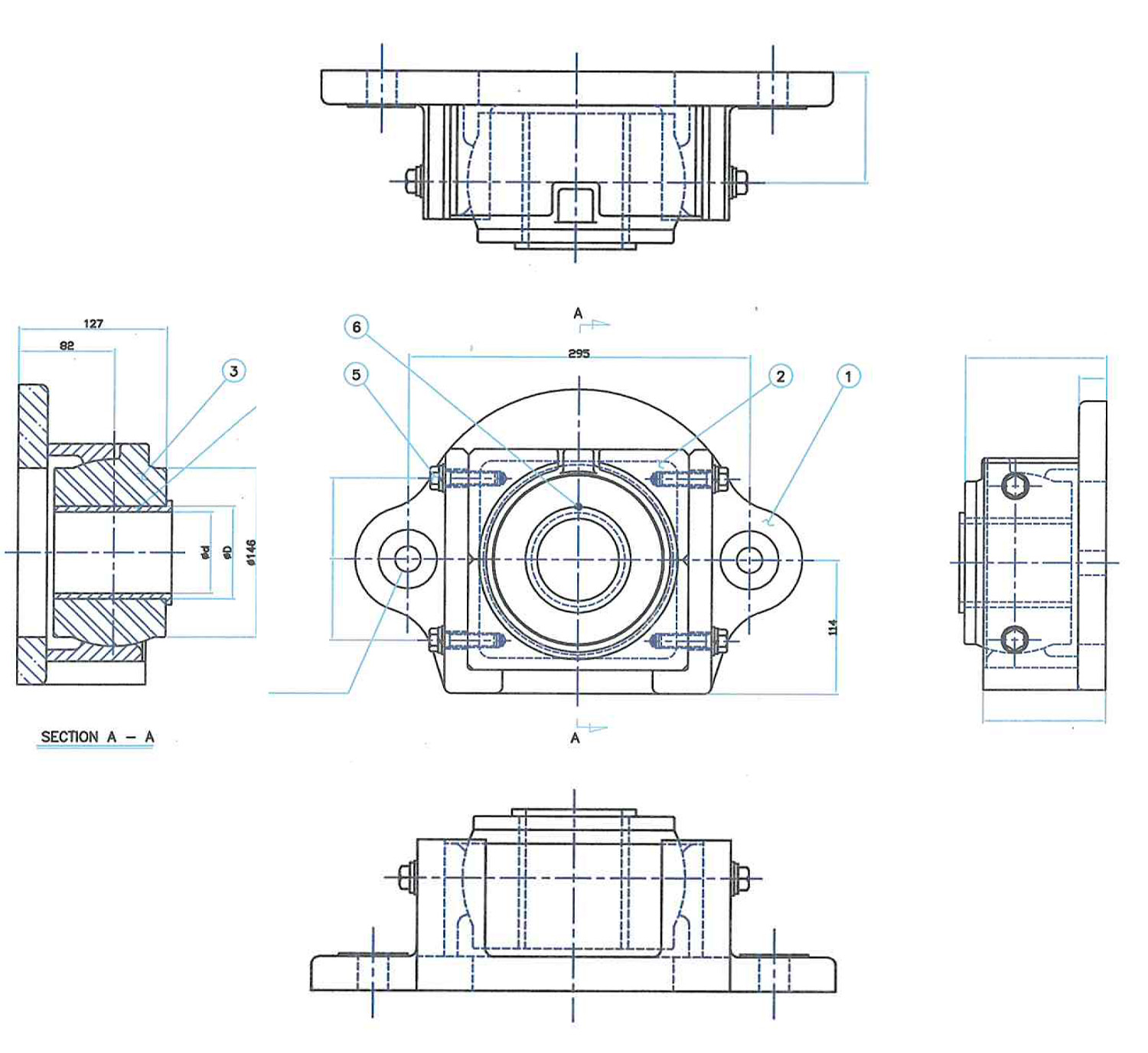

SEC · 02 도면 2 — WALL BEARING ASS'Y

FIG. 02 — BF-98001 / SCALE 1:2 WONIL-TECH / BF-98001

TABLE 03 — 구성 부품

NO.	DESCRIPTION	MATERIAL	Q'TY	SIZE
1	WALL HOUSING	GC200	1	-
2	BLOCK	GC200	2	-
3	BALL HUB	GC200	1	-
4	OILLESS BUSH	500SP	1	-
5	HEX BOLT, SW, PW	STS304	4	M12 × 50L
6	SET SCREW	STS304	1	M4 × 10L

TABLE 04 — 축경별 사양

축 경 D	베어링 내경 (A)	베어링 외경 (B)
⌀ 70	⌀ 70	⌀ 90
⌀ 80	⌀ 80	⌀ 100
⌀ 90	⌀ 90	⌀ 110
