WAB형 브레이크

WAB형 브레이크는 코일에 전류가 흐를 때 제동작용이 되는 여자작동형 브레이크입니다. 급속정지용으로 사용하며, 이때 코일에 흐르는 전류치를 변화시켜 완충 정지 브레이크로 사용할 수 있어 부하 및 원동기에 무리를 주지 않게 사용할 수 있는, 일반적으로 가장 널리 사용되는 "A 타입" 브레이크입니다.

SEC · 01 외형 및 구조도

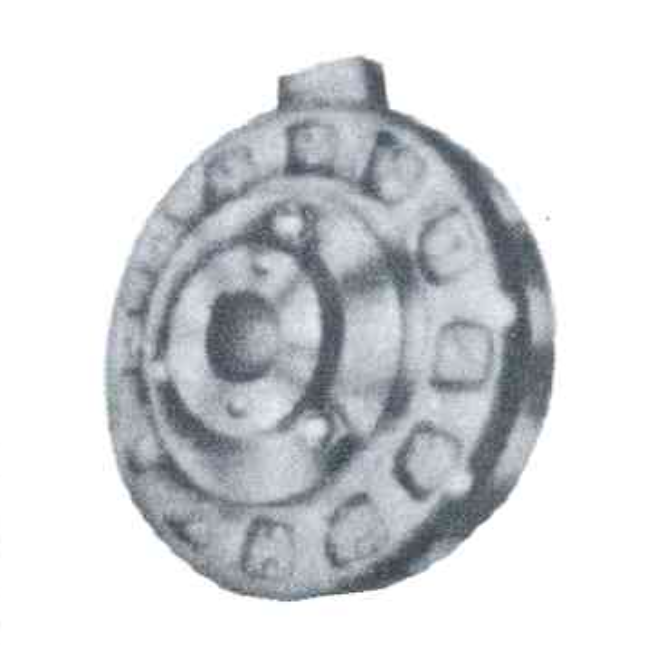

FIG. 01 — 외형 WAB SERIES

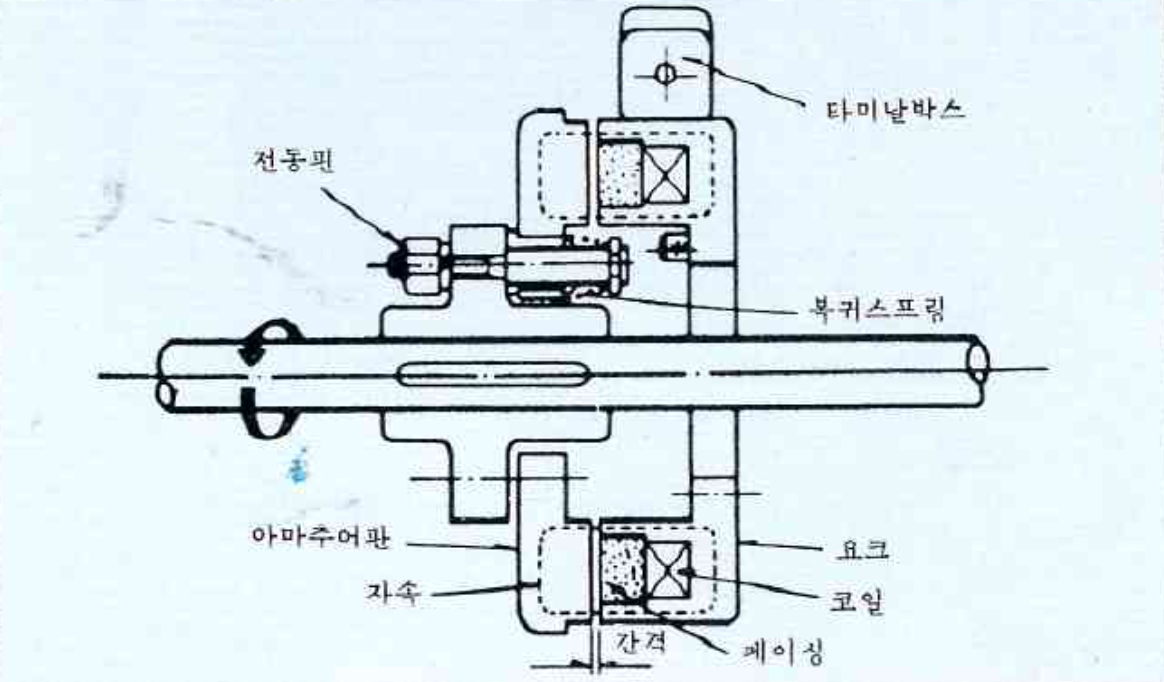

FIG. 02 — 단면 구조 SECTION VIEW

SEC · 02 치수도 — WAB-2.5 / WAB-5 / WAB-10

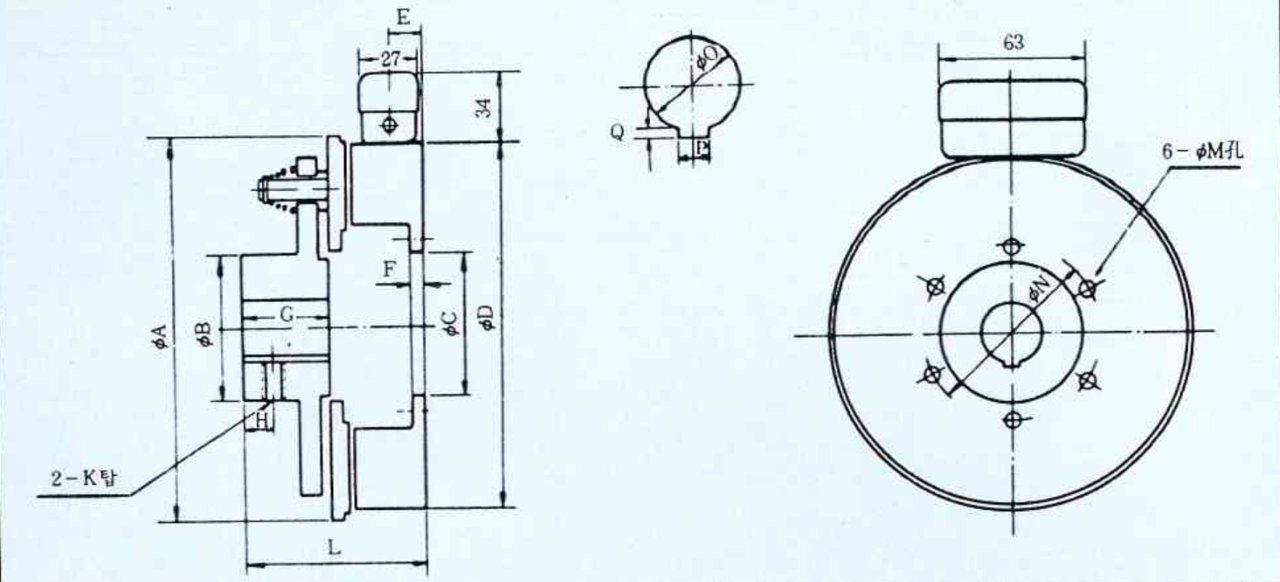

FIG. 03 — DIMENSIONS SMALL SERIES

TABLE 01 — A~E (mm)

형 별	A	B	C	D	E
WAB-2.5	114	45	40	112	16
WAB-5	145	55	44	137	16
WAB-10	178	65	65	169	19

TABLE 02 — F~L (mm)

형 별	F	G	H	K	L
WAB-2.5	3	30	10	6	68.5
WAB-5	6	35	14	8	80.3
WAB-10	6	40	15	8	85.3

TABLE 03 — M~Q (mm)

형 별	M	N	O	P	Q
WAB-2.5	6	51	18	5	2
WAB-5	7	58	20	7	3
WAB-10	7	80	25	7	3

SEC · 03 치수도 — WAB-15 / WAB-30 / WAB-60 / WAB-90

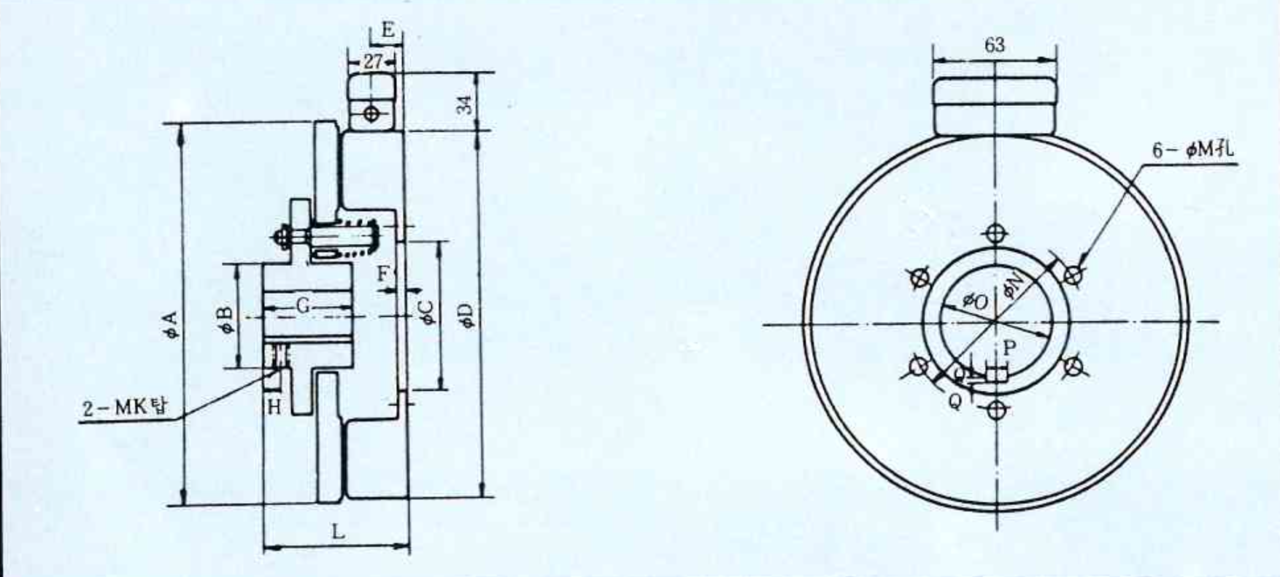

FIG. 04 — DIMENSIONS LARGE SERIES

TABLE 04 — A~E (mm)

형 별	A	B	C	D	E
WAB-15	222	60	86	213	19
WAB-30	262	85	116	253	23
WAB-60	326	95	140	310	26
WAB-90	356	100	175	354	27

TABLE 05 — F~L (mm)

형 별	F	G	H	K	L
WAB-15	6	60	10	8	83
WAB-30	7	60	12	10	93.2
WAB-60	7	65	15	10	106.2
WAB-90	7	70	20	12	116.2

TABLE 06 — M~Q (mm)

형 별	M	N	O	P	Q
WAB-15	9	104	30	10	3.5
WAB-30	9	134	40	12	3.5
WAB-60	9	160	50	12	3.5
WAB-90	10	205	50	12	3.5
